一、产品描述：

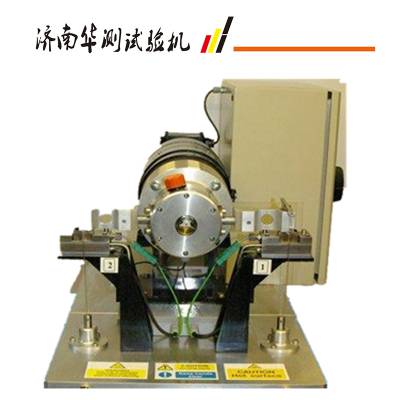

    本试验机主要用于高速旋转油封、高速摩擦材料疲劳寿命强化（快速）试验。计算机控制系统等部分。    该机为新型高温高速油封试验装置，包括高速电主轴、高速轴承旋转轴、楔形联轴器、高速轴承、转子、密封件试验腔、***泄漏回收孔、***泄漏回收孔、***径向密封圈、***径向密封圈、端面密封圈、轴向定位套、密封件安装套、***被试密封件和***被试密封件，高速电主轴与高速轴承旋转轴之间通过楔形联轴器相连接同轴度小于0.008mm，高速电主轴与高速轴承旋转轴之间设有***特殊密封结构；设计合理、轴承腔与密封件试验腔之间的密封效果好，保障电主轴在密封介质为高温状态下的超长使用寿命、振动及噪音小。

本机主机、控制板卡、控制软件是由我公司自主设计生产可配台式机或笔记本实现数据采集处理，试验过程控制。试验机主机与辅具的设计借鉴了国际***技术，符合国标、***及行业标准要求。外形美观，操作方便，性能稳定可靠。

二、产品简介

■操作简单：试验条件、实验过程、结果处理分析、操作人性化。
■符合国标、***及行业标准。

■操作性能稳定、结果准确、重复性好，***试验真实性、有效性缩短试验周期。
■噪音低、污染小、低维护、节省空间。
■手工研磨基准平台，精度高。

■高刚性、外形美观大方。

■计算机实时显示试验数据、控制试验过程，直观、准确，控制软、硬件具有多种数据、曲线处理功能。通过显示器可以直观地进行判别测试结果和进行优劣对比。

该试验机是由主轴驱动系统、油封摩擦副专用附具、测温与加热器、摩擦力采集测量、震动检测、油液润滑系统及泄露测量等部分组成。

该机可正反双向旋转，启动力矩大，转速调控范围宽，噪音低

1、主轴驱动系统

该机动力输出是由一台MHMA102A1高速电机完成其转速可达10000r/min,交流伺服调速系统由变频器完成，该系统电主轴的额定力矩为5N.m，无级调速，高速时精度为±10r。

2浸油腔与摩擦副加热升温系统:加热为润滑油液介质加热并配有pt-100铂热电阻温度传感器，通过智能调节仪对试验温度从室温～260℃进行数显控制。

3下导向主轴与下摩擦副副盘及摩擦力矩传感系统，将实验轴承通过辅具轴加装在实验腔内与旋转主轴连接即可

4计算机测控系统

试验机的控制箱在机座上方右侧。打开控制箱上的门后可看到每个电气托板都有滑道，旋出固定螺钉，可将电气托板向后拉出，进行维护和保养，试验机的计算机测控系统可实现对试验力、摩擦力矩、转速、试验周期、时间、温度等参数进行测控操作。

    油封性能试验机适用各种回转式油封进行密封性能的试验和研究工作，油封安装在试验机上，主轴以一定的速度回转，经过一定时间的运行，观察油封是否渗漏，每次可试验2件油封，

  三、技术参数：

1、主轴转速：20000r/min(也可按用户要求确定)

 2、主轴跳动误差：小于±0.004mm

 3、轴心偏置调整量：0mm--5mm

 4、可测试油封轴孔范围：Ф7mm--Ф200mm

5、温控范围：常温--120℃

 6、控制方式：MZ-400***六档塔轮变速。

加压，试验周期自动控制。MZ-4005B变频调速、气动加压，直线导轨，PLC控制 7、电机功率：2.2kw×2 8、电 源：AC380V三相四线制（必须有零线） 50Hz 9、外型尺寸：1300mm×1000mm×1500mm 10、重 量：420kg

  四、适配环境:

1、电源：380V  220V50HZ  60A

2、温度：室温---65度。相对湿度：40%--60%。

3、无腐蚀介质、电磁干扰。

根据客户需要，所带附具有所区别！
